Измеритель длины кабеля Ermenrich NetGeeks NL70

Измеритель длины кабеля Ermenrich NetGeeks NL70 определяет длину Ethernet-, телефонных, коаксиальных и других видов кабелей с жилами из металла емкостным методом. Максимальная длина измеряемой линии составляет 1000 м. Помимо этого, функции прибора позволяют тестировать кабели на обрыв или короткое замыкание (с расчетом расстояния до места неполадки), трассировать их в пучке, определять порт подключения кабеля к маршрутизатору (проблесковая индикация), а также производить иные диагностические мероприятия.

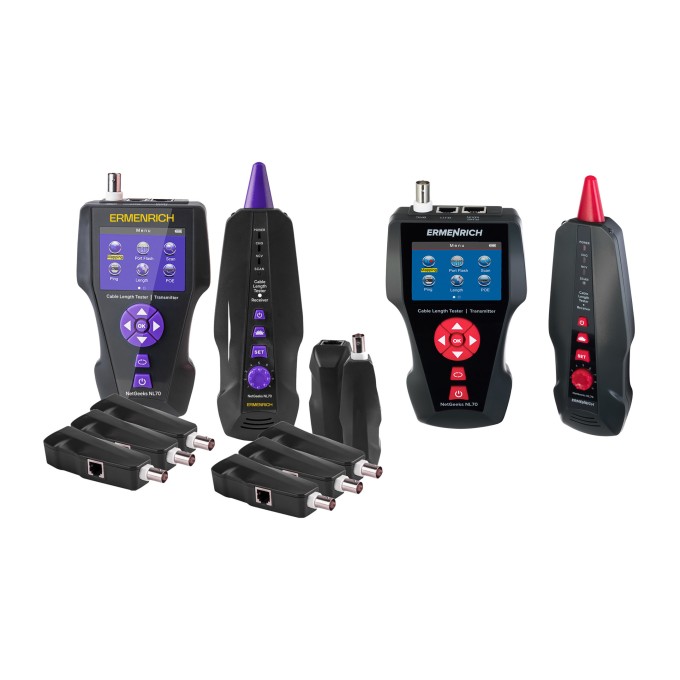

Устройство представляет собой комплект из передатчика, приемника и 8 дистанционных модулей, что позволяет осуществлять 8 одновременных замеров длины кабелей. Передатчик оборудован с 2,8" цветным LCD-экраном, с его помощью проводится большая часть диагностики. В приемник встроен датчик с функцией бесконтактного обнаружения опасного напряжения в линии (NCV), чувствительность сенсора регулируется. Это устройство используется преимущественно при трассировке кабелей (максимальная дистанция удаленности приемника от передатчика составляет 2 км). В зависимости от выполняемой задачи приемник показывает тот или иной световой индикатор и издает звук разной интенсивности: в частности, по мере приближения к линии под напряжением или искомому кабелю при трассировке громкость сигнала растет. Стоит добавить, что в корпус устройства встроен фонарик на случай работы в темноте.

Что касается передатчика, то, помимо проверки линии на неисправность и т. п., прибор способен провести PING-тест сети Ethernet с автоматическим присвоением IP-адресов, тест PoE (измерение напряжения сети и поиск контактов, ее питающих), а также определить правильность подключений проводов в телефонных, сетевых и коаксиальных кабелях с указанием типа ошибки при ее наличии. Результаты диагностики передатчик максимально информативно отображает на экране. Их можно сохранять на карту памяти microSD (на корпусе прибора есть соответствующий слот).

Оба устройства в составе Ermenrich NetGeeks NL70 работают от встроенных аккумуляторов, заряжаемых по кабелю microUSB. Дистанционным модулям питание не требуется. Срок автономной работы (при условии полной зарядки) передатчика – 20 часов, приемника – 50 часов. У передатчика есть функции автоотключения подсветки и самого устройства с настраиваемыми таймерами, для контроля уровня питания на экране прибора есть соответствующий индикатор. Кроме дистанционных модулей и зарядного кабеля с измерителем в комплекте идут диагностические аксессуары (зажим-«крокодил», патч-корды и т. п.) и удобный чехол для хранения и переноски приборов и принадлежностей.

Основные особенности:

• Измерение длины и диагностика сетевых, телефонных, коаксиальных и других типов кабелей
• Емкостный метод определения длины кабеля в пределах 1000 м
• Трассировка кабелей, проверка кроссировки, проблесковая индикация, тесты PING и PoE
• Проверка на короткое замыкание или обрыв, определение расстояния до неполадки
• Цветной 2,8" LCD-дисплей с подсветкой у передатчика, фонарик у приемника
• Сохранение результатов диагностики на карту microSD
• Бесконтактное обнаружение опасного напряжения (NCV)
• Питание передатчика и приемника от аккумуляторов, автоотключение и индикация питания у передатчика

Комплектация:

• Передатчик
• Приемник
• Дистанционный модуль – 8 шт.
• Патч-корд RJ11
• Патч-корд RJ45
• Зажим типа «крокодил»
• Кабель постоянного тока
• Кабель microUSB
• Сумка
• Инструкция по эксплуатации и гарантийный талон
